Especificaciones Técnicas Profesionales del Módulo Óptico SF-QSFP28-100G-ER4
1. Descripción General

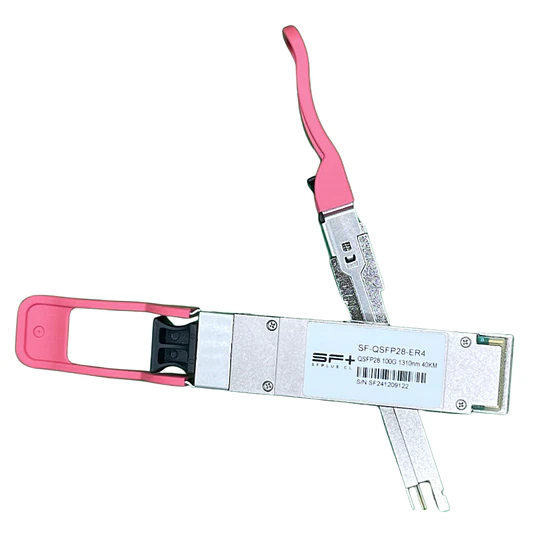

El módulo SF-QSFP28-100G-ER4 es un transceptor óptico de alto rendimiento diseñado para enlaces de 100 Gbps a través de fibra monomodo (SMF) con un alcance de hasta 40 km. Utiliza tecnología LAN-WDM con láseres EML (Electro-absorption Modulated Lasers) en el transmisor y un amplificador de semiconductor (SOA) y fotodiodo (PD) en el receptor para optimizar la sensibilidad en largas distancias. Cumple con los estándares QSFP28 MSA y 100GBASE-ER4, lo que garantiza compatibilidad con infraestructuras de telecomunicaciones y centros de datos de alta capacidad.
2. Características Principales
- Normativas y Cumplimiento:
- Compatible con QSFP28 MSA.
- Cumple con la especificación 100GBASE-ER4 para Ethernet de 100 Gbps.
- Certificación de seguridad láser Clase 1.
- Cumple con normativas ambientales RoHS (libre de plomo).
- Tecnología Óptica Avanzada:
- Implementa LAN-WDM con 4 longitudes de onda en la banda de 1310 nm.
- Láser EML de alta estabilidad para garantizar un rendimiento óptimo.
- SOA (Semiconductor Optical Amplifier) integrado en el receptor para mejorar la sensibilidad y mitigar pérdidas en enlaces de larga distancia.
- Interfaz de Gestión y Diagnóstico:
- Monitoreo digital DDM (Digital Diagnostic Monitoring) a través de una interfaz de dos hilos (I2C).
- Supervisión en tiempo real de temperatura, voltaje, corriente del láser y potencia óptica.
- Eficiencia Energética y Diseño Compacto:
- Consumo máximo de 4.5 W, optimizando la eficiencia energética.
- Formato QSFP28 con conector LC dúplex, maximizando la densidad de puertos en entornos de alto rendimiento.
- Rango de Temperatura Operativa:
- 0°C a 70°C, adecuado para aplicaciones en centros de datos y redes de telecomunicaciones.
3. Aplicaciones Clave
- Redes de 100GBASE-ER4 Ethernet.
- Infraestructura de telecomunicaciones de alta capacidad.
- Interconexión de centros de datos (Data Center Interconnect - DCI).
- Redes metropolitanas y enlaces de larga distancia.
4. Especificaciones Ópticas
4.1. Transmisor
| Parámetro | Valor |
|---|
| Tecnología de transmisión: | LAN-WDM con láseres EML |
| Tasa de señal por canal: | 25.78125 GBd |
| Modulación: | NRZ (Non-Return-to-Zero) |
| Longitudes de onda (LAN-WDM): | 1295.56 nm, 1300.05 nm, 1304.58 nm, 1309.14 nm |
| Potencia óptica promedio por canal: | -2.9 dBm a +4.5 dBm |
| Potencia óptica total: | Hasta +8.9 dBm |
| Extinción mínima: | > 4 dB |
| Tolerancia a reflexión óptica: | > 20 dB |
4.2. Receptor
| Parámetro | Valor |
|---|
| Tasa de señal por canal: | 25.78125 GBd |
| Modulación: | NRZ |
| Longitudes de onda (LAN-WDM): | 1295.56 nm, 1300.05 nm, 1304.58 nm, 1309.14 nm |
| Sensibilidad (OMA): | Hasta -18.9 dBm |
| Potencia máxima de entrada: | 5.5 dBm |
| Pérdida de retorno óptico tolerada: | > 26 dB |
5. Especificaciones Eléctricas
| Parámetro | Valor |
|---|
| Voltaje de operación (Vcc): | 3.135 V a 3.465 V |
| Consumo energético: | Máximo 4.5 W |
| Impedancia diferencial: | 100 Ω |
| Entrada diferencial (Tx): | Máximo 900 mV |
| Salida diferencial (Rx): | Máximo 900 mV |
6. Monitoreo de Diagnósticos Digitales (DDM)
El módulo incorpora un sistema de monitoreo digital DDM con interfaz I2C, permitiendo la supervisión en tiempo real de parámetros clave:
- Temperatura del módulo: Precisión de ±3°C.
- Voltaje de alimentación: Precisión de ±5%.
- Corriente del láser (Tx): Precisión de ±10%.
- Potencia óptica transmitida (Tx): Precisión de ±3 dB.
- Potencia óptica recibida (Rx): Precisión de ±3 dB.
7. Beneficios Clave
- Alto rendimiento y largo alcance: Soporta enlaces de hasta 40 km con tecnología LAN-WDM.
- Alta eficiencia energética: Consumo optimizado para aplicaciones de telecomunicaciones y centros de datos.
- Fiabilidad excepcional: Implementa un amplificador SOA en el receptor para mejorar la sensibilidad.
- Fácil integración: Compatible con estándares QSFP28 y Ethernet de 100G.
8. Dimensiones Mecánicas
- Formato Compacto: QSFP28, diseñado para entornos de alta densidad.
- Conector Óptico: LC dúplex.
- Cumplimiento con estándares EMI/ESD: Protección contra descargas electrostáticas hasta 15 kV.
9. Información para Pedido
- Modelo: SF-QSFP28-100G-ER4.
- Descripción: Transceptor óptico QSFP28 100G, LAN-WDM, 40 km, conector LC, temperatura de operación de 0°C a 70°C.
