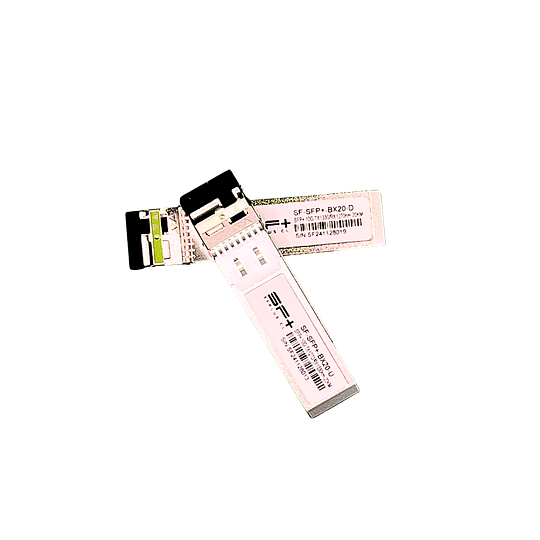

SFP+10G+-BX20-D

Transceptor BiDi SFP+10G+-BX20-D

Ficha Técnica del Módulo Óptico BiDi SFP+ 10GBASE-BX20D

Descripción General

El módulo BiDi SFP+ 10GBASE-BX20D es un transceptor óptico bidireccional (BiDi) diseñado para enlaces de comunicaciones Ethernet de hasta 10 Gbps. Este módulo utiliza una única fibra óptica con longitudes de onda diferenciadas para transmisión y recepción, permitiendo optimizar la infraestructura de fibra. Es ideal para aplicaciones en redes metropolitanas (MAN), centros de datos y telecomunicaciones.

Características Principales

• Velocidad de transmisión: Hasta 10.3125 Gbps (10GBASE)
• Distancia de transmisión: Hasta 20 km sobre fibra monomodo (SMF)
• Longitudes de onda:
  • Transmisión (TX): 1330 nm
  • Recepción (RX): 1270 nm
• Conector óptico: LC simplex
• Interfaz eléctrica: Conector SFP+ de 20 pines (con soporte para conexión en caliente)
• Consumo energético: <1.5 W
• Rango de temperatura de operación: 0 °C a 70 °C
• Diagnósticos Digitales (DDM): Monitoreo en tiempo real de parámetros operativos (potencia óptica, temperatura, voltaje, etc.).
• Certificación de seguridad láser: Clase 1, conforme a IEC-60825
• Cumplimiento normativo: Totalmente compatible con SFF-8472 y normativa RoHS

Aplicaciones

• Redes Ethernet 10GBASE-BX
• Redes de transporte óptico en configuraciones bidireccionales
• Infraestructura de telecomunicaciones
• Centros de datos
• Redes metropolitanas (MAN)

Especificaciones Técnicas

1. Parámetros Ópticos

2. Parámetros Eléctricos

3. Condiciones Ambientales

Definiciones de Pines

El módulo cuenta con un conector SFP+ estándar de 20 pines con las siguientes funciones principales:

• TX Fault: Señal de fallo del transmisor
• TX Disable: Habilitación/deshabilitación del transmisor
• RX LOS: Pérdida de señal del receptor
• DDM: Monitoreo en tiempo real de parámetros críticos

Cumplimiento Normativo

• Estándares de interfaz eléctrica y óptica: SFF-8472, SFF-8431, SFF-8432
• Seguridad láser: IEC 60825-1 Clase 1
• Conformidad ambiental: Totalmente compatible con RoHS
