QSFP28 100G SR4
FICHA TÉCNICA — TRANSCEPTOR ÓPTICO QSFP28 100G SR4
100 Gigabit Ethernet | 850 nm | Fibra multimodo | MPO-12 | Compatible con Arista
Descripción del producto

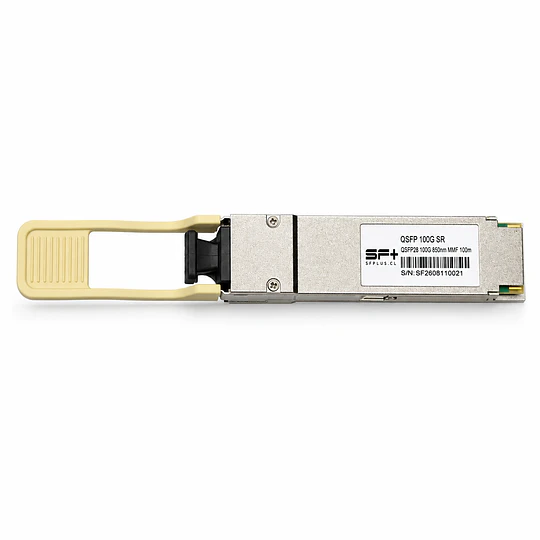

El transceptor óptico QSFP28 100G SR4 comercializado por SFPLUS SpA está diseñado para enlaces Ethernet de 100 Gb/s sobre fibra multimodo en centros de datos, redes de operadores e infraestructuras empresariales.
Su arquitectura óptica paralela utiliza cuatro canales de transmisión y cuatro de recepción, con una tasa de línea de 25,78125 Gb/s por canal. Integra tecnología láser VCSEL de 850 nm y conexión MPO-12, adecuada para interconexiones de corta distancia y alta densidad de puertos.
La versión suministrada es compatible con Arista, considerando el soporte de 100GBASE-SR4 del equipo y su configuración de software.
Especificaciones generales
Parámetro |
Especificación |
Tipo de transceptor |
QSFP28 100G SR4 |
Aplicación |
100 Gigabit Ethernet |
Interfaz óptica de referencia |
100GBASE-SR4 / IEEE 802.3bm |
Velocidad Ethernet nominal |
100 Gb/s |
Tasa de línea agregada |
103,125 Gb/s |
Arquitectura |
4 canales Tx y 4 canales Rx |
Tasa de línea por canal |
25,78125 Gb/s |
Modulación |
NRZ |
Longitud de onda nominal |
850 nm |
Tecnología del transmisor |
VCSEL |
Medio óptico |
Fibra multimodo OM3 / OM4 |
Conector del módulo |
MTP/MPO-12 macho, con pines |
Fibras utilizadas |
8 fibras activas: 4 Tx y 4 Rx |
Diagnóstico digital |
DDM/DOM |
Compatibilidad comercial |
Arista |
|
|
Parámetros ópticos, eléctricos y ambientales
Parámetro |
Información disponible |
Potencia óptica publicada por el fabricante¹ |
−8 a +3 dBm |
Sensibilidad de recepción publicada¹ |
< −10 dBm |
Temperatura de operación publicada |
0 a +70 °C |
|
|
Alcance y cableado
Como referencia para el diseño de enlaces 100GBASE-SR4, se consideran hasta 70 m sobre OM3 y 100 m sobre OM4, sujetos a las características y pérdidas del canal.
Para una conexión directa, utilizar cable MPO-12/UPC hembra–hembra, polaridad tipo B, con fibra multimodo. En instalaciones con paneles y troncales, verificar la continuidad de polaridad y las pérdidas acumuladas de conectores, empalmes y fibra.
Compatibilidad y operación
Destinado a puertos QSFP28 de 100 Gb/s en equipos Arista compatibles con 100GBASE-SR4. La selección debe considerar el modelo del equipo, el puerto utilizado y la versión de Arista EOS.
El monitoreo DDM/DOM facilita la supervisión del módulo y el diagnóstico del enlace desde el equipo anfitrión. La disponibilidad de lecturas y alarmas depende de la implementación del transceptor y del software del equipo.
Aplicaciones principales
- Interconexión entre switches de centros de datos.
- Enlaces de 100 Gb/s en arquitecturas leaf–spine.
- Conexión de servidores con interfaces compatibles.
- Redes Ethernet de almacenamiento y computación de alto rendimiento.
