FICHA TÉCNICA — TRANSCEPTOR ÓPTICO SFP+ 10G SR
10 Gigabit Ethernet | 850 nm | Fibra multimodo | LC dúplex | Compatible con Arista
Descripción del producto

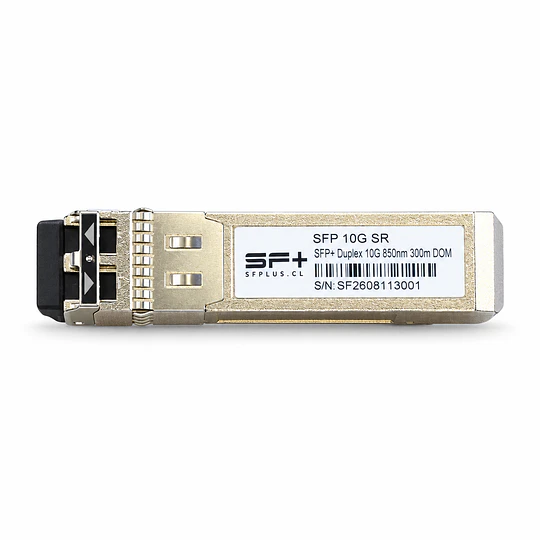

El transceptor óptico SFP+ 10G SR comercializado por SFPLUS SpA está diseñado para enlaces Ethernet de 10 Gb/s sobre fibra multimodo en centros de datos, redes de telecomunicaciones e infraestructuras empresariales.
Integra tecnología láser VCSEL de 850 nm y una interfaz LC dúplex, utilizando una fibra para transmisión y otra para recepción. Su formato compacto facilita la conexión de switches, servidores y equipos de red en aplicaciones de corta distancia.
La versión suministrada es compatible con Arista, para equipos y puertos que admitan interfaces ópticas 10GBASE-SR.
Especificaciones generales
Parámetro |
Especificación |
Denominación técnica |
SFP+ 10G SR |
Aplicación |
10 Gigabit Ethernet |
Interfaz óptica de referencia |
10GBASE-SR |
Estándar de referencia |
IEEE 802.3ae |
Velocidad Ethernet nominal |
10 Gb/s |
Tasa de línea |
10,3125 Gb/s |
Arquitectura óptica |
Un canal Tx y un canal Rx |
Modulación |
NRZ |
Longitud de onda nominal |
850 nm |
Tecnología del transmisor |
VCSEL |
Medio óptico |
Fibra multimodo, MMF |
Conector |
LC dúplex |
Fibras utilizadas |
Dos: una para transmisión y otra para recepción |
Diagnóstico digital |
DDM/DOM |
Compatibilidad comercial |
Arista |
Alcance y medio de transmisión
Tiene un alcance de hasta 300 m para este modelo. Para enlaces de esa longitud, utilizar desde fibra multimodo OM3, considerando las pérdidas de conectores, empalmes y tramos intermedios.
También puede utilizarse cableado OM4. Una distancia superior a 300 m debe estar respaldada por la especificación del módulo suministrado.
Parámetros eléctricos, ópticos y ambientales
Parámetro |
Información publicada |
Tensión de alimentación |
3,3 V |
Potencia óptica publicada, campo «Power» |
−5 a −1,5 dBm |
Sensibilidad del receptor |
< −11 dBm |
Consumo eléctrico típico y máximo |
No especificado en la documentación pública consultada |
Temperatura de operación, opción comercial |
0 a +70 °C |
Temperatura de operación, opción industrial² |
−40 a +85 °C |
Diagnóstico digital DDMI |
Disponible |
² El rango industrial corresponde a una opción de fabricación; debe especificarse al solicitar el producto.
Compatibilidad con Arista
Transceptor compatible con equipos Arista que soporten módulos SFP+ y operación 10GBASE-SR. La selección debe considerar el modelo del switch, el puerto utilizado y la versión de Arista EOS.
La referencia funcional del catálogo Arista es SFP-10G-SR. El producto comercializado por SFPLUS corresponde a un módulo compatible de terceros.
Su instalación en puertos SFP28 requiere soporte explícito del equipo para funcionamiento a 10 Gb/s. La operación a 1 Gb/s debe estar expresamente admitida por el módulo y el equipo anfitrión.
Monitoreo y diagnóstico
La función DDM/DOM facilita la supervisión del transceptor desde el equipo anfitrión. Las variables y alarmas disponibles dependen de la implementación del módulo y del soporte de Arista EOS.
Para verificar el enlace, deben revisarse las lecturas ópticas junto con los contadores de errores de la interfaz. Una potencia recibida dentro del rango esperado, por sí sola, no acredita el desempeño del canal.
Cableado recomendado
Utilizar un patch cord LC/UPC–LC/UPC dúplex, sobre fibra multimodo OM3 u OM4, conectando la transmisión de cada extremo con la recepción del extremo opuesto.
En instalaciones con paneles de distribución, verificar limpieza de conectores, polaridad, continuidad y pérdidas totales del canal.
Aplicaciones principales
- Conexión de servidores a switches de acceso.
- Enlaces de agregación Ethernet de 10 Gb/s.
- Interconexión de switches entre racks.
- Redes de virtualización y almacenamiento sobre Ethernet.
- Infraestructuras empresariales con cableado multimodo
