FICHA TÉCNICA — TRANSCEPTOR ÓPTICO QSFP+ 40G SR4
40 Gigabit Ethernet | 850 nm | Fibra multimodo | MPO-12/UPC | Compatible con Arista
Descripción del producto

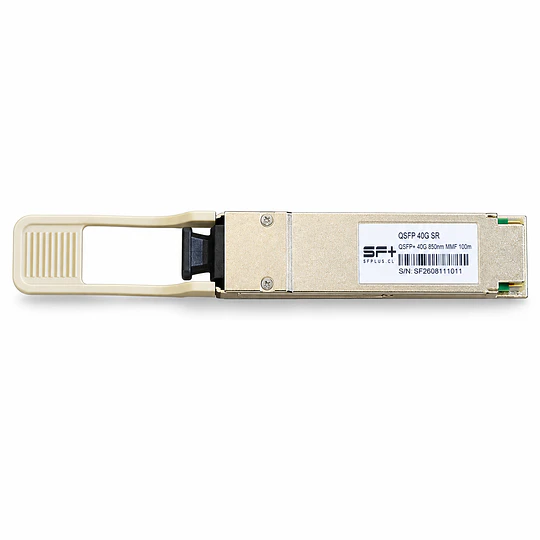

El transceptor óptico QSFP+ 40G SR4 comercializado por SFPLUS SpA está diseñado para enlaces Ethernet de 40 Gb/s sobre fibra multimodo en centros de datos, redes de telecomunicaciones e infraestructuras empresariales.
Utiliza cuatro canales ópticos de transmisión y cuatro de recepción, con una tasa de línea de 10,3125 Gb/s por canal. Su tecnología láser VCSEL de 850 nm y su conexión MPO-12 permiten implementar enlaces de corta distancia mediante cableado óptico paralelo.
La versión suministrada es compatible con Arista, para equipos y puertos que admitan operación 40GBASE-SR4.
Especificaciones generales
Parámetro |
Especificación |
Denominación técnica |
QSFP+ 40G SR4 |
Aplicación |
40 Gigabit Ethernet |
Interfaz óptica de referencia |
40GBASE-SR4 |
Estándar de referencia |
IEEE 802.3ba |
Velocidad Ethernet nominal |
40 Gb/s |
Tasa de línea agregada |
41,25 Gb/s |
Tasa de línea por canal |
10,3125 Gb/s |
Arquitectura óptica |
4 canales Tx y 4 canales Rx |
Modulación |
NRZ |
Longitud de onda nominal |
850 nm |
Tecnología del transmisor |
VCSEL |
Fibra óptica |
Multimodo OM3 / OM4, 50/125 µm |
Conector del módulo |
MTP/MPO-12 macho, con pines |
Terminación del cable |
MPO-12/UPC hembra |
Fibras activas |
8: cuatro de transmisión y cuatro de recepción |
Diagnóstico digital |
DDM/DOM |
Compatibilidad comercial |
Arista |
Alcance de transmisión
Tipo de fibra |
Distancia máxima publicada |
OM3 |
100 m |
OM4 |
150 m |
El alcance está condicionado por la calidad del cableado, la limpieza de los conectores y las pérdidas acumuladas del canal óptico.
Parámetros eléctricos, ópticos y ambientales
Parámetro |
Información publicada |
Tensión de alimentación |
3,3 V |
Consumo eléctrico típico y máximo |
No especificado en la documentación pública |
Potencia óptica, campo «Power»¹ |
0 a +5 dBm |
Sensibilidad del receptor¹ |
< −11 dBm |
Temperatura de operación |
0 a +70 °C |
Compatibilidad con Arista
Módulo compatible con equipos Arista que soporten transceptores QSFP+ y enlaces 40GBASE-SR4. La selección debe considerar el modelo del switch, el puerto utilizado y la versión de Arista EOS.
El uso en puertos QSFP28 requiere que el equipo admita expresamente funcionamiento a 40 Gb/s.
Monitoreo y diagnóstico
La función DDM/DOM permite consultar información de diagnóstico desde el equipo anfitrión y facilita las tareas de supervisión y mantenimiento. Las variables disponibles y su presentación en Arista EOS dependen de la implementación del módulo y del soporte del equipo.
Cableado y configuración
Para conectar directamente dos módulos SR4, utilizar un cable MPO-12/UPC hembra–hembra, polaridad tipo B, sobre fibra OM3 u OM4.
En conexiones con paneles y troncales, verificar la polaridad de extremo a extremo. La operación breakout 4 × 10 Gb/s requiere soporte del puerto y del módulo, además de un cable MPO a cuatro conexiones LC dúplex y transceptores remotos compatibles.
Aplicaciones principales
- Interconexión de switches en centros de datos.
- Enlaces de agregación y distribución Ethernet de 40 Gb/s.
- Conexiones entre racks mediante fibra multimodo.
- Redes de servidores y almacenamiento con interfaces compatibles.
