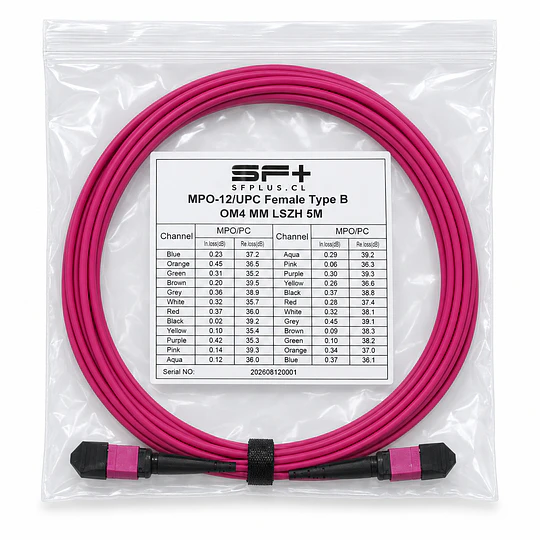

Cable óptico MPO-12/UPC OM4 LSZH de 5 metros — Hembra–hembra, tipo B
Descripción del producto
Cable óptico preconectorizado de 5 metros, compuesto por 12 fibras multimodo OM4 y conectores MPO-12/UPC hembra en ambos extremos. Diseñado para interconexiones entre racks próximos o recorridos que requieren mayor longitud dentro de la infraestructura de distribución óptica.
Su polaridad tipo B permite conectar los canales de transmisión y recepción en enlaces ópticos paralelos SR4. La cubierta LSZH presenta baja emisión de humos y está libre de halógenos.
Especificaciones técnicas
Característica |
Especificación |
Longitud nominal |
5 metros |
Tipo de cable |
Preconectorizado multifibra |
Número de fibras |
12 |
Tipo de fibra |
Multimodo OM4 |
Diámetro núcleo/revestimiento |
50/125 µm |
Conector extremo A |
MPO-12/UPC hembra, sin pines |
Conector extremo B |
MPO-12/UPC hembra, sin pines |
Pulido |
UPC |
Polaridad |
Tipo B |
Correspondencia de fibras |
Posiciones invertidas: 1→12, 2→11…12→1 |
Cubierta |
LSZH |
Aplicaciones ópticas |
40GBASE-SR4 y 100GBASE-SR4 |
Alimentación eléctrica |
No requiere; componente pasivo |
Compatibilidad y aplicaciones
Adecuado para conexión directa entre transceptores QSFP+ 40G SR4
o QSFP28 100G SR4, con receptáculos MPO-12/UPC macho y fibra multimodo. En estas aplicaciones se utilizan ocho fibras activas: cuatro para transmisión y cuatro para recepción.
Puede utilizarse en infraestructuras Arista y de otras marcas que empleen interfaces ópticas compatibles. El cable no requiere codificación electrónica.
Instalación
Verificar la polaridad del enlace completo y limpiar los conectores antes del acoplamiento. Distribuir el cable mediante organizadores o bandejas, evitando tensión, aplastamientos y curvaturas cerradas. En recorridos con paneles intermedios, considerar las pérdidas ópticas acumuladas.
